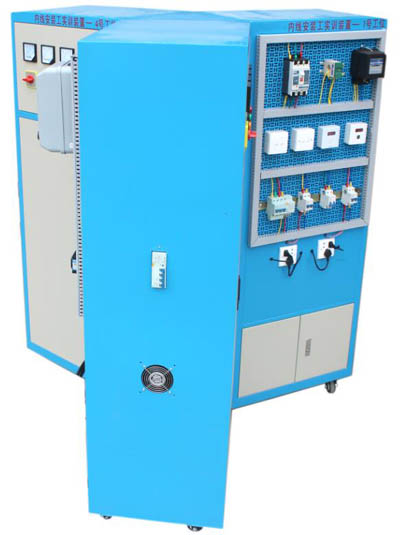

HY-76F型 內線安裝工實訓裝置
一、概 述
本實訓考核設備根據勞動和社會保障部職業/工種資格（標準）《內線安裝工》高級考核要求和電力內外線工程課程和電工技術課程設計，能夠完成多種技能訓練。主要完成電動機、低壓配電裝置、接戶進戶和量電裝置、常用機械電氣部分的安裝，以及室內用電設備的故障分析處理和動力機械電氣部分的故障分析。既適用于職業院校相關專業人員的崗位技能培訓，也能作為各級部門技能培訓和職業技能鑒定中心相關工種鑒定考核。
二、特 點
真實性強：裝置元件布置、開關操作都參考了工程實際，為各專業崗位創造真實的實訓環境
模塊化設計：各個實訓內容按模塊進行設計。
三、技術性能
輸入電源：AC 380V±10% 50Hz
工作環境：溫度-10℃～+50℃相對濕度＜85%（25℃）海拔＜4000m
裝置容量：＜1.5kVA
外形尺寸：1800mm×1700mm×500mm
四、實訓項目
1.照明配電盤內電器安裝
2.動力配電板制作
3.低壓配電屏一次設備安裝
4.室內硬母線大街制作
5.磁力起動器安裝
6.單回路動力箱安裝
7.交流接觸器可逆控制操作箱安裝
8.便攜式配電箱制作安裝
五、工具
數字式萬用表，大、小一字和十字改錐，活絡扳手，卡絲鉗，尖嘴鉗，剝線鉗，電子式電筆分別數量為24個。
|
