　　該電工技能及工藝實訓考核裝置主要由實訓桌、元件儲存柜、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的要求考核設備。

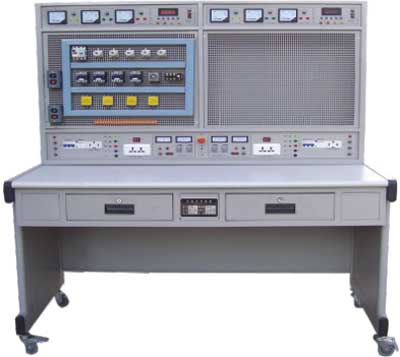

網孔型電工技能及工藝實訓考核裝置

二、特點：

1 、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。

2 、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。

3 、設有電壓型電流型漏電保護器，并有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量儀表也均有可靠的保護功能。

4 、實訓臺為四組型，每個工位配套獨立電工儀表和電源，四個工位同時進行實訓互不干擾。

三、技術性能：

1 、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz

2 、溫度： -10℃ ～ 40℃ ，相對濕度＜ 85% （ 25℃ ）

3 、裝置容量：＜ 1.5KVA

4 、重量： 200Kg

5 、外形尺寸： 1500mm × 1400mm × 1700mm

四、實訓臺配備

1 、每一面設有起動、停止、急停功能。由單片機全程監控實訓臺過載和短路功能，一有情況能自動切斷工作電源，故障排除復位后方可重新啟動電源，確保設備和操作者安全。

2 、每工位設有一個總電源開關，具有漏電保護功能，當漏電流達 30mA 時，保護裝置動作。

3 、提供單相、三相插座每組各一只。

4 、每工位一路直流穩壓電源：電壓 0-30V ，電流 3A ，內置式繼電器自動換檔，多圈電位器連續調節，使用方便，有數字表指示。電壓穩定度＜ 10 -2 ，負載穩定度＜ 10 -2 ，紋波電壓＜ 5Mv 。

5 、每工位配置交流 5A 電流表 3 只，精度 1.5 級。

6 、每工位配置智能型功率及功率因數表 1 只

　　由 24 位專用 DSP 、 16 位高精度 AD 轉換器和高速 MPU 單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用 RTOS 設計思路，同時配有 PC 監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A ，能自動判別負載性質（感性顯示 “L” ，容性顯示 “C” ，純電阻不顯示），并可存儲測量數據，供隨時查閱。

7 、實訓桌：鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，并配有元器件儲存柜及抽屜。

五、參考實訓項目

1 ．電工布線工藝實訓

2 ．兩個開關控制一盞燈線路訓練

3 ．聲控開關控制白熾電路訓練

4 ．二地控制一盞燈電路訓練

5 ．三地控制一盞燈電路訓練

6 ．日光燈線路接線訓練

7 ．單相電度表直接安裝接線

8 ．單相電度表經電流互感器安裝接線

9 ．室內照明電路安裝訓練

10 ．配電板安裝訓練

11 ．交流負載電功率的測量

12 ．三相異步電動機直接啟動控制

13 ．三相異步電動機接觸器點動控制線路

14 ．三相異步電動機接觸器自鎖控制線路

15 ．三相異步電動機 Y/△ 自動控制線路

16 ．用倒順開關控制三相異步電動機正反轉線路

17 ．接觸器聯鎖的正反轉控制線路

18 ．按鈕聯鎖的三相異步電動機正反轉按鈕線路

19 ．雙重聯鎖的三相異步電動機正反轉按鈕線路

20 ．三相異步電動機多地控制

21 ．工作臺自動往返控制線路

22 ．三相異步電動機能耗制動控制線路

六、參考實訓項目所需元器件清單（每組配備清單）

注：本裝置每臺需配四組元器件，用戶也可自行購買。

序號	名稱	型號與規格	數量
1	單相電度表	DD862-2	1
2	單相閘刀開關	HK8	1
3	拉線開關	4A /250V	1
4	平燈頭	6A /250V	2
5	園形插座	T3-10	1
6	電流互感器	LQG-0.5	1
7	墻壁開關座		2
8	聲控開關	118-B30	1
9	低壓斷路器	DZ108-20/10	1
10	螺旋式保險盒	RL1-15/ 3A	3
11	直插式保險盒	RT14-20/ 2A	2
12	交流接觸器	CJX2-0910	3
13	輔助觸頭	F4-22	3
14	熱繼電器	R16B-20/3	1
15	通電延時時間繼電器	ST3PA-B/380V （ 0-60S ）	1
16	時間繼電器座	PF -083A	1
17	3H 鐵殼按鈕		2
18	行程開關	LX9-222	2
19	行程開關	LX9-001	2
20	倒順開關	K03-15	1
21	日光燈管	Y210RR25/10W	1
22	鎮流器	13W	1
23	日光燈座		2
24	接線端子排	JF5-2.5/5	5
25	G 形導軌		1
26	走線槽		2 米
27	螺絲		90
28	螺絲刀		2
29	尖嘴鉗		1
30	剝線鉗		1
31	三相鼠籠異步電動機	380V/Y/△180W	1
